机床规格

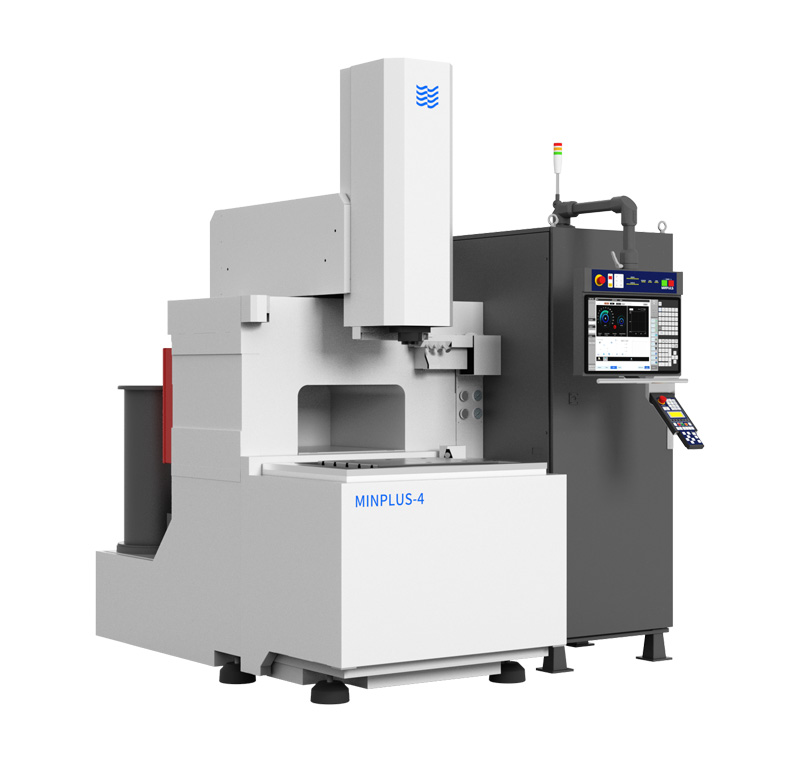

机床： | MINPULS 4 |
轴行程(X×Y×Z) | 450×350×300 mm |
加工液槽内尺寸(宽×深×高) | 970×750×390 mm |
较大加工液高度 | 280 mm |
工作台尺寸(宽×深) | 650×500 mm |
较快移动速度 | 5000 mm/min |
Z轴较快跳跃速度 | 10000 mm/min |
油槽升降系统 | 垂直升降 |
较大电极重量(标准主轴头) | 30 kg |
较大工件重量 | 500 kg |
Z轴较低点标准主轴头(夹头下面~工作台) | 250 mm |
台面高度 | 830 mm |
工作台T型槽(宽×根数) | 10 mm×5 slots |
机床尺寸(宽×深×高) | 1800×2200×2350 mm |
机床重量(包括电源框架) | 3100 kg |
加工液供给装置 | |
型式 | 机床分体式 |
加工液总量 | 400L |
快速抽油泵 | 1.1 kW |
冷却泵 | 0.75 kW |
加工液过滤 | 外压式纸滤芯 |
滤芯根 | 2个 |
电源装置 | |
型式 | 机床分体式 |
操作主面板型式 | 电箱一体式(选配悬挂型) |
便携式操作面板 | 智能多功能型 |
机器电源 | 60A(80 A选配) |
精度 | |
定位精度(全行程) | ±0.005 mm |
重复定位精度(全行程) | ±0.003 mm |
标 准 配 置
机床硬件 | |
控制系统 | MINPULS |
三轴丝杆导轨 | PMI/THK |
三轴伺服电机 | 三菱光纤伺服 |
超精细回路 | |
自动灭火器 | |
灭火剂容量 | 1.5L |
传感器数目 | 1pc |
喷嘴数目 | 1pc |
外部尺寸(宽×深×高) | 210×167×405mm |
灭火剂型 | 含6%轻水溶液(泡沫灭火剂) |
探测器型 | 双金属型 |
操作温度 | 60℃ |
电源 | AC200V |
工作液冷却装置
标准冷却能量 | 50Hz3720W |
环境温度顶线 | 5~40℃ |
油温感应器 | 热电阻 |
电动旋转式循环泵 | 500W(2P) |
外部尺寸(宽×深×高) | 360×420×755mm |
重量 | 45kg |
便携控制面板 | |
电源断路器 |
